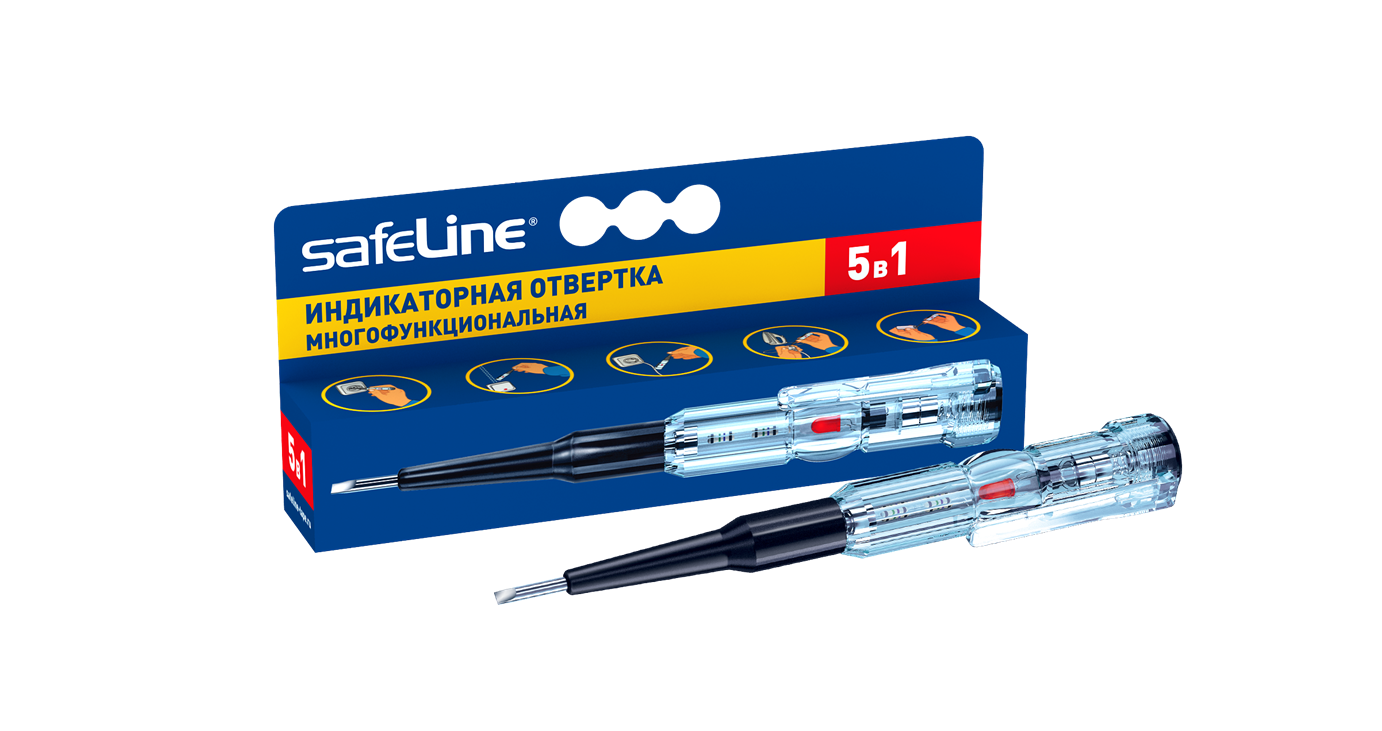

Индикаторная отвертка — это не просто инструмент для проверки наличия напряжения. Это компактный диагностический прибор, который может найти скрытую проводку, обнаружить обрыв кабеля и проверить целостность цепи. Многофункциональная модель Safeline MS-18 объединяет в себе несколько режимов работы, превращая рутинную проверку в быстрый и безопасный процесс. В этой статье мы разберем все режимы работы на примере этой модели.
Что такое индикаторная отвертка и как она работает
Индикаторная отвертка внешне напоминает обычную шлицевую отвертку, но содержит электронную схему внутри. В отличие от простейших пробников с неоновой лампой, современные модели, такие как Safeline MS-18, используют светодиодную индикацию и работают от встроенных элементов питания (обычно две батарейки типа LR41/AG3).
Принцип действия основан на протекании микротока через резистор и индикатор при контакте с фазным проводом. Когда вы касаетесь жалом токоведущей части, а пальцем — контактной площадки на рукоятке, цепь замыкается через тело человека на землю, и загорается светодиод. Ток ограничен до безопасных значений (доли миллиампера), поэтому вы не ощущаете удара.
Для профессионалов:
- Простейшие модели с неоновой лампой срабатывают при напряжении выше 60–90 В и не требуют батареек.
- Электронные отвертки с усилителем сигнала могут реагировать на напряжение от 12 В и детектировать электромагнитные поля без прямого контакта с проводом.
Как определить фазу и ноль индикаторной отверткой Safeline
Это базовая и самая частая задача. Чтобы определить фазу в розетке или распределительной коробке, выполните три шага:
- Возьмите отвертку Safeline за изолированную рукоятку и коснитесь пальцем металлической контактной площадки на ее торце.
- Поочередно прикоснитесь жалом отвертки к каждому из контактов проверяемой розетки или к зачищенным проводам.
- Наблюдайте за светодиодом: если он загорелся — вы нашли фазу. Если индикатор не светится — это ноль или заземление.
Для профессионалов:
- Перед проверкой всегда убеждайтесь в работоспособности инструмента на заведомо исправной розетке.
- Исправная индикаторная отвертка потребляет микротоки, поэтому срабатывание УЗО при её использовании не является нормой и может указывать на неисправность инструмента или сети.
- Диапазон контактного измерения Safeline MS-18 составляет до 250 В переменного тока, что оптимально для бытовых сетей 220–230 В.
Поиск скрытой проводки и обрыва кабеля
Многофункциональная отвертка Safeline поддерживает бесконтактный режим обнаружения переменного напряжения. Это открывает две дополнительные возможности:
- Поиск скрытой проводки в стене. Для повышения чувствительности прикоснитесь пальцем к контактной площадке на торце рукоятки и проведите жалом вдоль стены в том месте, где предположительно проходит кабель. Если провод находится под напряжением и залегает на небольшой глубине (до 1–2 см), светодиод начнет светиться, сигнализируя о его присутствии.
- Определение места обрыва провода. Подключите поврежденный провод к фазе. Возьмите отвертку и, касаясь пальцем контактной площадки, проведите жалом вдоль изоляции. Там, где провод цел, индикатор будет светиться. В месте обрыва свечение пропадет.
Для профессионалов:
- Бесконтактный метод работает только с напряжением переменного тока.
- На точность могут влиять посторонние электромагнитные поля и металлическая арматура в стене.
- Все работы по зачистке и соединению проводов выполняйте только после полного обесточивания сети.
Прозвонка цепей и проверка наличия напряжения в батарейках
Функция "прозвонки" позволяет проверить целостность провода, плавкого предохранителя или нити накала лампы. Для этого:
- Убедитесь, что проверяемая цепь полностью обесточена.
- Коснитесь пальцем контактной площадки на рукоятке отвертки.
- Жалом отвертки прикоснитесь к одному концу проверяемой цепи, а пальцем другой руки — ко второму концу этой же цепи. Если цепь цела (сопротивление мало), светодиод в отвертке загорится.
Модель MS-18 также позволяет грубо оценить наличие потенциала на элементах питания (батарейках), однако из-за высокого входного сопротивления отвертки этот метод не гарантирует точной оценки остаточной емкости или полярности. Для точных измерений используйте мультиметр.
Надежность и соответствие стандартам
Производитель Safeline позиционирует свою продукцию как надежный инструмент для профессионального и бытового использования. Качественная индикаторная отвертка должна соответствовать требованиям безопасности для диэлектрического инструмента, таким как ГОСТ 21010-75 "Отвертки диэлектрические. Технические условия".
Ключевые преимущества:
- Удобство работы. Эргономичная нескользящая рукоятка и клипса на корпусе позволяют носить отвертку на поясе или в кармане.
- Широкий диапазон применения. Отвертка работает как в контактном режиме (до 250 В), так и в бесконтактном (до 600 В для обнаружения скрытой проводки).
- Безопасность. Изолированная рукоятка надежно защищает пользователя от случайного прикосновения к токоведущим частям, а ограничительный резистор внутри корпуса гарантирует безопасный уровень тока.
Для профессионалов:
- При покупке обращайте внимание на маркировку и наличие сертификатов соответствия именно для диэлектрического ручного инструмента, а не устаревших или непрофильных стандартов.
Заключение
Многофункциональная индикаторная отвертка Safeline MS-18 — это компактный диагностический прибор, который всегда можно носить с собой. Она позволяет безопасно проверять наличие напряжения, находить скрытую проводку, выявлять обрывы кабеля и тестировать целостность электрических цепей. Освоив описанные в статье техники работы, вы сможете самостоятельно выполнять большинство базовых диагностических задач по электрике, экономя время и средства.
FAQ
В: Как индикаторной отверткой определить фазу и ноль в розетке?
О: Возьмите отвертку за рукоятку, коснитесь пальцем контактной площадки на торце и поочередно вставляйте жало в отверстия розетки. При касании фазы светодиод загорится, при касании нуля или заземления — индикатор останется темным.
В: Можно ли индикаторной отверткой найти скрытую проводку в стене?
О: Да. В бесконтактном режиме (часто с прикосновением к контактной площадке для повышения чувствительности) проведите жалом вдоль стены. Если кабель под напряжением и залегает неглубоко, индикатор засветится.
В: Как проверить целостность провода или предохранителя отверткой-индикатором?
О: Только на обесточенной цепи! Коснитесь пальцем контактной площадки на рукоятке, жалом прикоснитесь к одному концу цепи, а пальцем другой руки — ко второму концу. Если светодиод загорелся, цепь цела.
В: Показывает ли индикаторная отвертка напряжение в батарейках?
О: Да, она может показать наличие потенциала, но из-за высокого входного сопротивления этот метод не подходит для точной оценки заряда или полярности. Для этого лучше использовать мультиметр.
