Ремонт розетки, замена выключателя или подключение люстры — все эти работы начинаются с одного ключевого этапа: определения фазного и нулевого проводов. Ошибка на этом шаге может привести не только к срабатыванию автомата, но и к серьезным проблемам с электропроводкой. Разбираемся, как индикаторной отверткой определить фазу и ноль быстро, безопасно и без специального образования.
Что такое фаза и ноль: краткий ликбез
Прежде чем брать в руки инструмент, важно понять базовые принципы работы бытовой электросети. Вот три ключевых понятия, которые нужно знать каждому домашнему мастеру:
- Фаза — проводник, по которому переменный ток поступает от источника к потребителю. В стандартной однофазной сети 220 В напряжение на фазном проводе относительно земли составляет около 220 В.
- Ноль (нейтраль) — проводник, который в нормальных условиях не находится под напряжением. Он служит для возврата тока обратно в сеть и вместе с фазой образует замкнутую цепь.
- Заземление — защитный проводник, который отводит ток утечки в землю и защищает человека от поражения электричеством при неисправности изоляции.
В современных розетках вы встретите три провода: фаза (обычно коричневый, белый или черный), ноль (синий или голубой) и заземление (желто-зеленый). Однако цветовая маркировка не всегда соответствует стандартам, особенно в старых домах. Именно поэтому перед любыми работами необходимо самостоятельно проверить, где фаза, а где ноль.
Как работает индикаторная отвертка
Принцип действия прост: внутри корпуса находится схема с светодиодом и элементами питания. Когда щуп отвертки касается проводника под напряжением, а пользователь замыкает цепь, прикоснувшись к контактному пятачку на торце рукоятки, индикатор загорается.

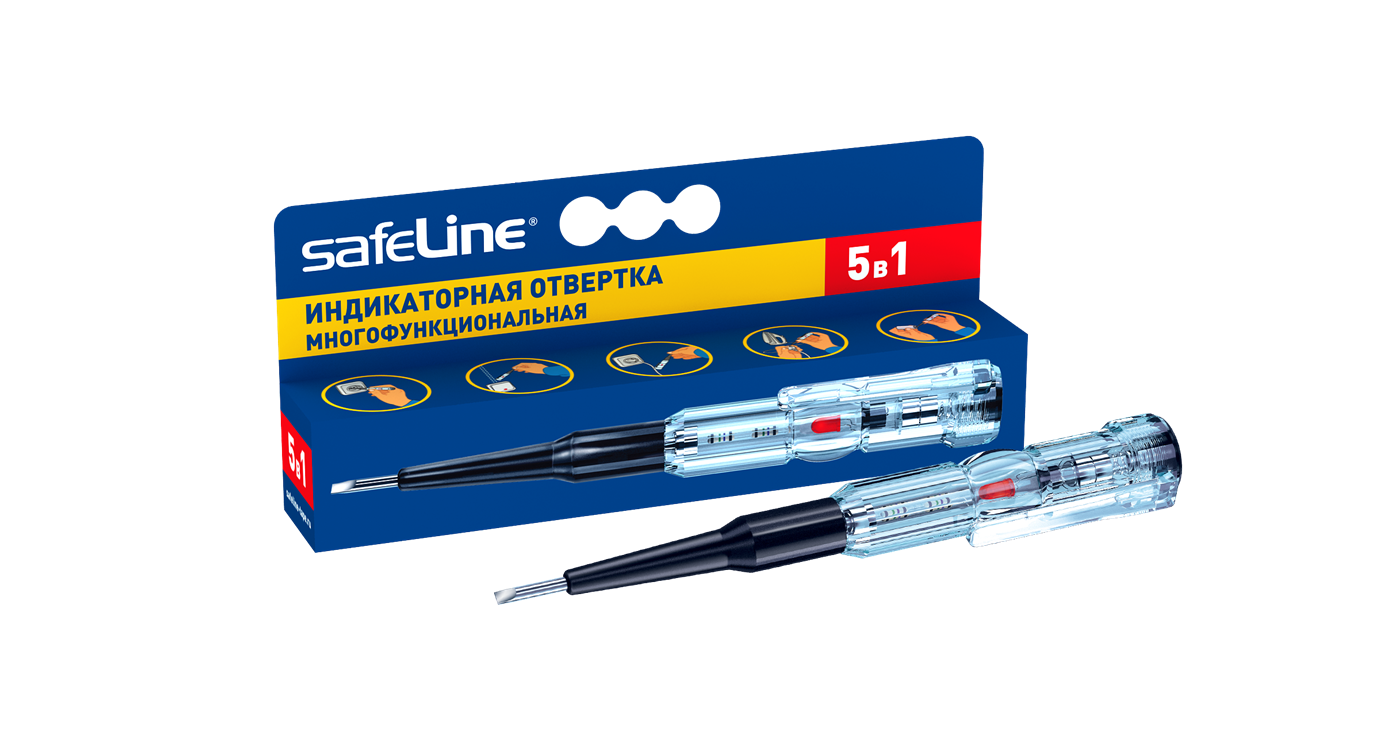

Современные многофункциональные индикаторные отвертки (их также часто называют отвертка-тестер или тестер напряжения), такие как SAFELINE MS-18, работают в двух основных режимах:
- Контактный способ — для прямого определения напряжения до 250 В.
- Бесконтактный способ — для поиска скрытой проводки и напряжения до 600 В без непосредственного касания токоведущих частей.
Как определить фазу и ноль индикаторной отверткой: пошаговая инструкция

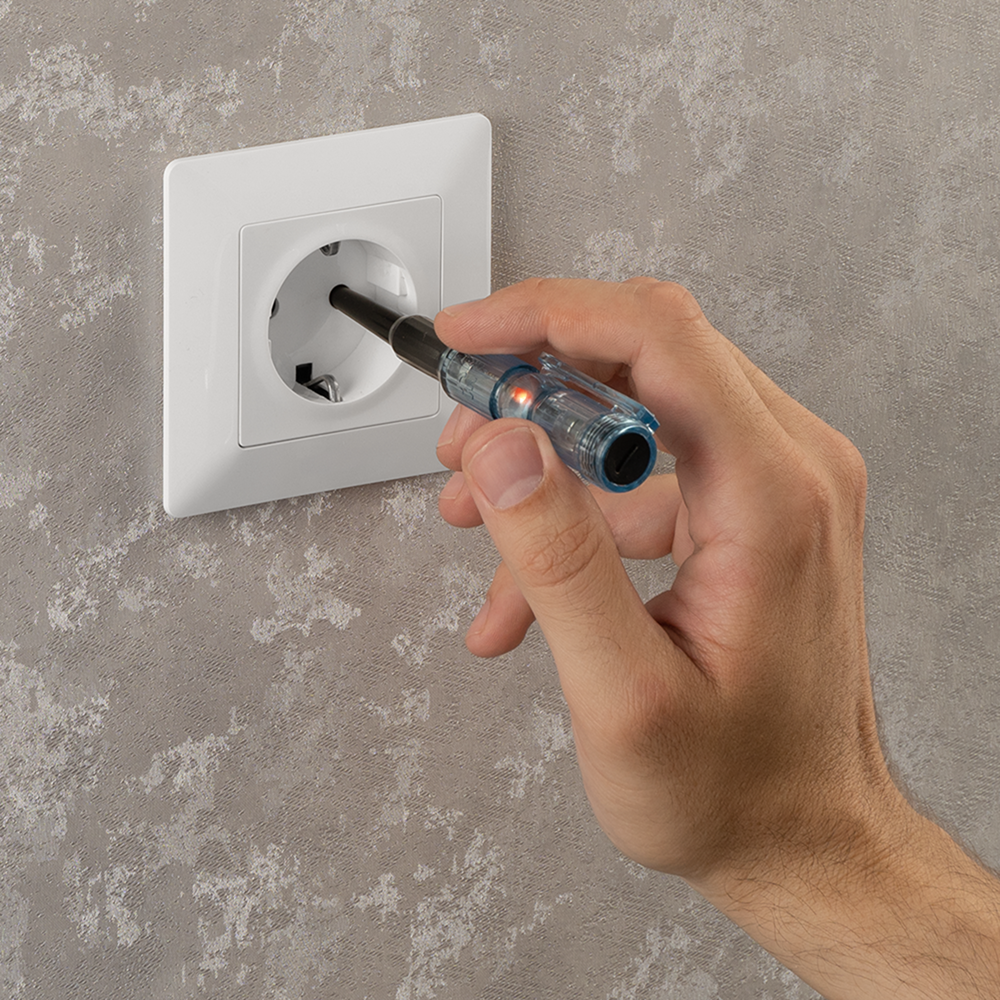

Способ 1: Контактное определение (для розеток и открытых клемм)
Это самый надежный метод, который дает точный результат при работе с индикатором напряжения.
Шаг 1. Подготовка
Убедитесь, что автомат в электрощитке включен. Проверьте работоспособность индикатора: прикоснитесь одной рукой к щупу, другой — к контактному пятачку на торце. Светодиод должен загореться.
Шаг 2. Проверка контактов
Вставьте жало отвертки в одно из отверстий розетки или приложите к клемме. При этом не касайтесь пальцем контактного пятачка на торце рукоятки.
Шаг 3. Интерпретация результата
- Если светодиод загорелся — перед вами фаза.
- Если индикатор не светится — это ноль или заземление.
Важно: при контактном определении переменного напряжения не следует замыкать пятачок пальцем. Это ключевое отличие от работы с простыми однополюсными индикаторами без питания.

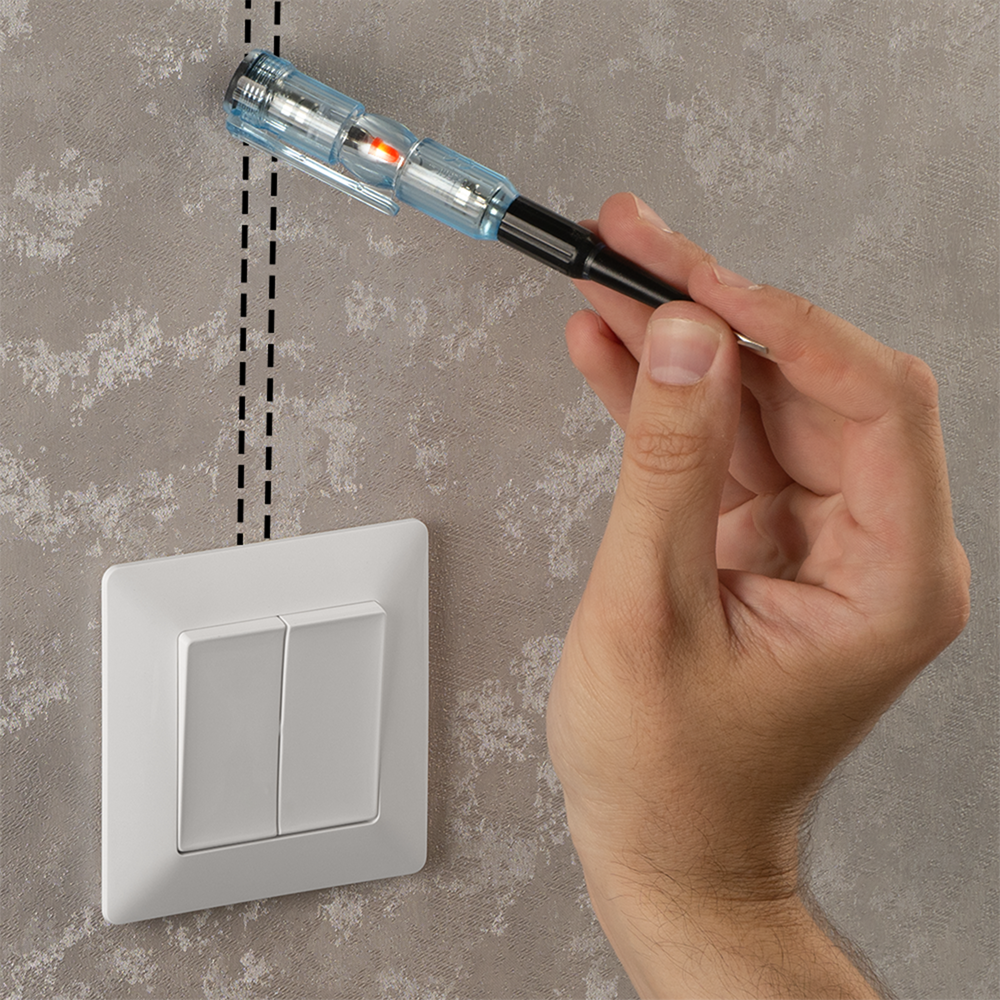

Способ 2: Бесконтактное определение (для поиска скрытой проводки)
Этот метод полезен, когда нужно найти провод в стене или проверить наличие напряжения в распределительной коробке без снятия изоляции.
Шаг 1. Активация режима
Для повышения чувствительности прибора необходимо замкнуть рукой металлический щуп (наконечник) отвертки. Аккуратно прикоснитесь пальцами к жалу.
Шаг 2. Поиск
Поднесите торцевой контакт (пятачок) отвертки к силовому проводу, розетке, выключателю или предполагаемому месту прохождения скрытой проводки.
Шаг 3. Результат
Светящийся индикатор указывает на наличие переменного напряжения в исследуемой области.
Поиск места обрыва кабеля (бесконтактный способ)
Одна из самых полезных функций многофункционального тестера.
- Замкните рукой металлический щуп (наконечник) отвертки.
- Свободной рукой возьмитесь за сам провод, который нужно проверить.
- Проведите именно контактным пятачком (торцом рукоятки) вдоль изоляции провода.
- В том месте, где светодиод погаснет, провод перебит.
Дополнительные возможности многофункциональной отвертки
Помимо определения фазы и нуля, индикаторная отвертка SAFELINE MS-18 умеет:
- Проверять целостность цепи (от 0 до 2 МОм) — полезно для диагностики предохранителей, лампочек, ТЭНов. Внимание! Перед проверкой убедитесь, что объект отключен от сети! Для проверки пальцами замкните пятачок отвертки и прикоснитесь щупом к одной из клемм, а свободной рукой замкните другую клемму исследуемой цепи.
- Определять полярность аккумуляторов и батареек (от 1,5 до 36 В постоянного тока). Чтобы определить полярность батареи, необходимо замкнуть указательным пальцем пятачок отвертки и прикоснуться щупом к одной из клемм. Второй рукой обязательно прикоснитесь к противоположной клемме батареи. При прикосновении щупом к положительной (<+>) клемме светодиод будет гореть ярче.
Инструкция по замене элементов питания
Со временем яркость светодиода может упасть, что сигнализирует о разряде батареек. В SAFELINE MS-18 используются распространенные элементы питания типов AG3, LR41, 392A, 192, V3GA (1.5 В, Alkaline или Silver).
Как заменить батарейки самостоятельно:
- Аккуратно отверните крепежный винт на торце рукоятки.
- Потяните (оттяните) специальную проволоку внутри корпуса тестера.
- Извлеките разряженные элементы питания.
- Вставьте новые элементы питания отрицательным (<->) полюсом внутрь тестера.
- Загните проволоку обратно и закрутите винт (шайбу) до упора по часовой стрелке.
Преимущества многофункциональной индикаторной отвертки SAFELINE MS-18
На рынке представлены десятки моделей индикаторов напряжения. Чем выделяется SAFELINE MS-18?
Широкий диапазон напряжений. Прибор определяет переменное напряжение контактным способом до 250 В, а бесконтактным — до 600 В. Это покрывает не только бытовую сеть 220 В, но и трехфазные сети 380 В.
Усиленный корпус. Изготовлен из ударопрочного пластика, который позволяет избежать растрескивания корпуса при использовании прибора в качестве обычной отвертки для закручивания винтов.
Удобная эргономика. Компактный размер, четкий светодиод и продуманная форма рукоятки позволяют работать даже в стесненных условиях распределительных коробок.
Длительный срок службы. Прибор рассчитан на 7 лет эксплуатации при соблюдении условий хранения и использования.
Соответствие техническим регламентам. SAFELINE MS-18 соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», что подтверждает ее надежность для бытового применения.
Техника безопасности: это не формальность
Работа с электричеством не прощает небрежности. Строго соблюдайте следующие правила:
- Не используйте прибор выше указанных характеристик. Максимальное напряжение для контактного способа — 250 В, для бесконтактного — 600 В. Частота — от 50 до 500 Гц.
- Соблюдайте температурный режим. Прибор должен использоваться при температуре от -10°C до +50°C.
- Запрещено использовать при высокой влажности. Роса, дождь, туман, мокрые руки — все это повышает риск поражения током.
- Перед каждым использованием проверяйте работоспособность. Убедитесь, что индикатор работает, на заведомо исправном источнике напряжения.
- Не извлекайте и не заменяйте внутренние части прибора (кроме элементов питания). Вносить изменения в конструкцию запрещено.
- Не работайте без винта. Корпус должен быть надежно собран.
- Щуп предназначен только для определения «Фазы» или «Ноля». Любые другие работы жалом отвертки необходимо производить только при отключенном напряжении.
- Помните о статическом электричестве. При трении корпуса о пластик кабелей и т.п. возникает статическое напряжение. При этом возможны ложные сигналы светодиода. Это нормально и не является неисправностью.
FAQ: частые вопросы об индикаторных отвертках
Примечание: ответы в данном разделе основаны на общем опыте профессиональных электриков и являются общими рекомендациями. Они не являются прямыми выдержками из официального руководства по эксплуатации SAFELINE MS-18.
Почему индикатор светится и на фазе, и на нуле?
Такое бывает в двух случаях: либо неисправен сам индикатор (проверьте на заведомо рабочем источнике), либо в сети есть проблемы — обрыв нуля, перекос фаз или наведенное напряжение (так называемая «наводка» от соседних кабелей). В этом случае работы лучше приостановить и вызвать электрика.
Можно ли определить заземление индикаторной отверткой?
Обычная индикаторная отвертка показывает только наличие потенциала (напряжения). Отличить ноль от заземления можно мультиметром или путем измерения сопротивления. Однако если заземление неисправно и на нем есть потенциал, индикатор это покажет.
Почему бесконтактный способ не всегда работает?
Бесконтактное определение чувствительно к расстоянию, экранированию (например, провод может быть в металлическом рукаве) и наличию нагрузки в цепи. Провод под напряжением, но без подключенного потребителя, может не «фонить» достаточно сильно для срабатывания индикатора. В таких случаях используйте контактный способ.
Как часто нужно менять батарейки?
Зависит от интенсивности использования. В среднем элементов питания типа AG3/LR41 хватает на несколько месяцев активной работы. Если светодиод стал тусклым или не загорается при проверке на известной фазе — пора менять элементы питания по инструкции выше.
Можно ли работать индикаторной отверткой в щитке с автоматами?
Можно, но с осторожностью. В тесных щитках высок риск случайно коснуться соседних клемм. Используйте контактный способ с максимальной аккуратностью и обязательно проверяйте работоспособность прибора до и после работы.
Заключение
Определение фазы и нуля индикаторной отверткой — базовый навык, который должен освоить каждый домашний мастер. Многофункциональная отвертка SAFELINE MS-18 сочетает в себе надежность, безопасность и широкий функционал: от поиска скрытой проводки до проверки целостности цепей и определения полярности.
Главное правило: всегда начинайте работу с проверки работоспособности прибора и строго соблюдайте технику безопасности. Электричество не терпит спешки и небрежности.
Если вы планируете серьезные электромонтажные работы — не стесняйтесь обращаться к профессионалам. А для мелких бытовых задач качественная индикаторная отвертка станет незаменимым помощником в вашем инструментарии.
